自動拉鉚螺母和螺紋套安裝工作站
產品介紹
自動拉鉚螺母和螺紋套安裝工作站包含吹料、安裝、識別六角孔角度、拉力監測、行程監測、扭力監測、斷尾、取尾、監測有無取出、導出報表等功能。
不同版本

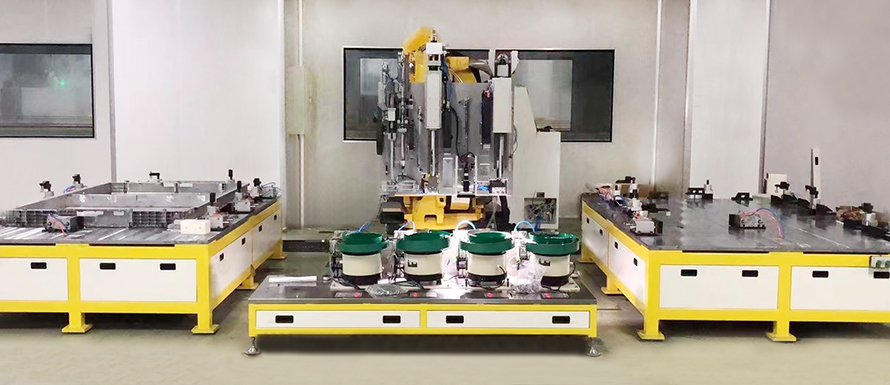

機器人版 |
龍門版 |
性價比：龍門版＞機器人版
運行速度：龍門版＞機器人版
靈活度：機器人版＞龍門版
占地面積：機器人版＞龍門版
共有泛用功能（組合）：拉鉚螺母安裝、螺紋套安裝及斷尾檢測、視覺檢測、點膠等功能，可任意組合。
可根據不同場合和產能要求選擇不同機型和更多功能只需更換執行機構（點膠，CCD檢測，通止等）。
產品特點
● 自主開模吹料管，螺套和拉鉚螺母可實現自動遠端吹料并自動校正，解決大型產品安裝效率低的問題。
● 自動控制螺紋套安裝深度，可自動切換（1D-5D），安裝扭力監測。
● 螺紋套機頭接觸到工件可識別，自動排除工件變形量。
● 螺紋套實現全過程自動化：1.自動取料；2.自動安裝；3.自動斷尾；4.自動取出斷尾并檢測是否取出；5.未取出自動NG。
● 適用于鋼絲螺套、自攻螺套、間隙螺套套、軍標及非標螺套。
● 拉鉚行程可根據拉鉚螺母的屈服強度隨意調節，自動調整拉鉚后的高度。
● 拉力監控和行程監控，安裝故障反饋并報警記錄。
● 拉鉚機頭接觸到工件可識別，自動排除工件變形量。
● 適用于六角拉鉚螺母（自動識別角度）、圓柱滾花螺母、通孔螺母、盲孔螺母等。
● 搭載 CCD 視覺系統對產品精準定位并能連接 MES 系統安裝數據儲存可追溯。
● 可針對不同使用場景匹配點膠、點油、通止規檢測等，根據客戶不同使用場景定制，進一步提高自動化效率。
應用示例
規格參數
|
類 型 |
自動安裝拉鉚螺母/螺紋套工作站 |
|
產品尺寸 |
可按需求定制 |
|
工藝類型 |
可按需求定制 |
|
安裝速度 |
可按需求定制 |
|
供料方式 |
吹料 / 移動取料 |
|
重復精度 |
+/-0.05mm |
|
運行速度 |
600mm/sec(X-Y) |
|
控制系統 |
WINDOWS系統/PLC+人機界面+MES |
|
上料方式 |
可按需求定制 |
|
適用產品對象 |
新能源汽車動力電池托盤，航天航空、醫療器械、金屬鑄件、汽車配件等 |
|
可選其他功能 |
可針對不同使用場景匹配點膠、點油、斷尾、通止規檢測等 |
|
自動功能 |
吹料、安裝、識別六角孔角度、拉力監測、行程監測、扭力監測、斷尾、取尾、監測有無取出等功能 |
|
外形尺寸 |
按實際規格而定 |
|
額定電壓 |
三相電380V/AC 100V-230V 50~60HZ |
|
環境抗耐性 |
-10~50℃，無塵無腐蝕性氣體 |
|
重 量 |
按實際規格而定 |
|
